Wellendichtring ausdrücken

Kramer 450 Export
Veröffentlicht von Arno Radmacher in Motor · 3 August 2022
Tags: WellendichtringRadialdichtungSimmerring
Werkezug zum Ausdrücken KW-Wedi vorne

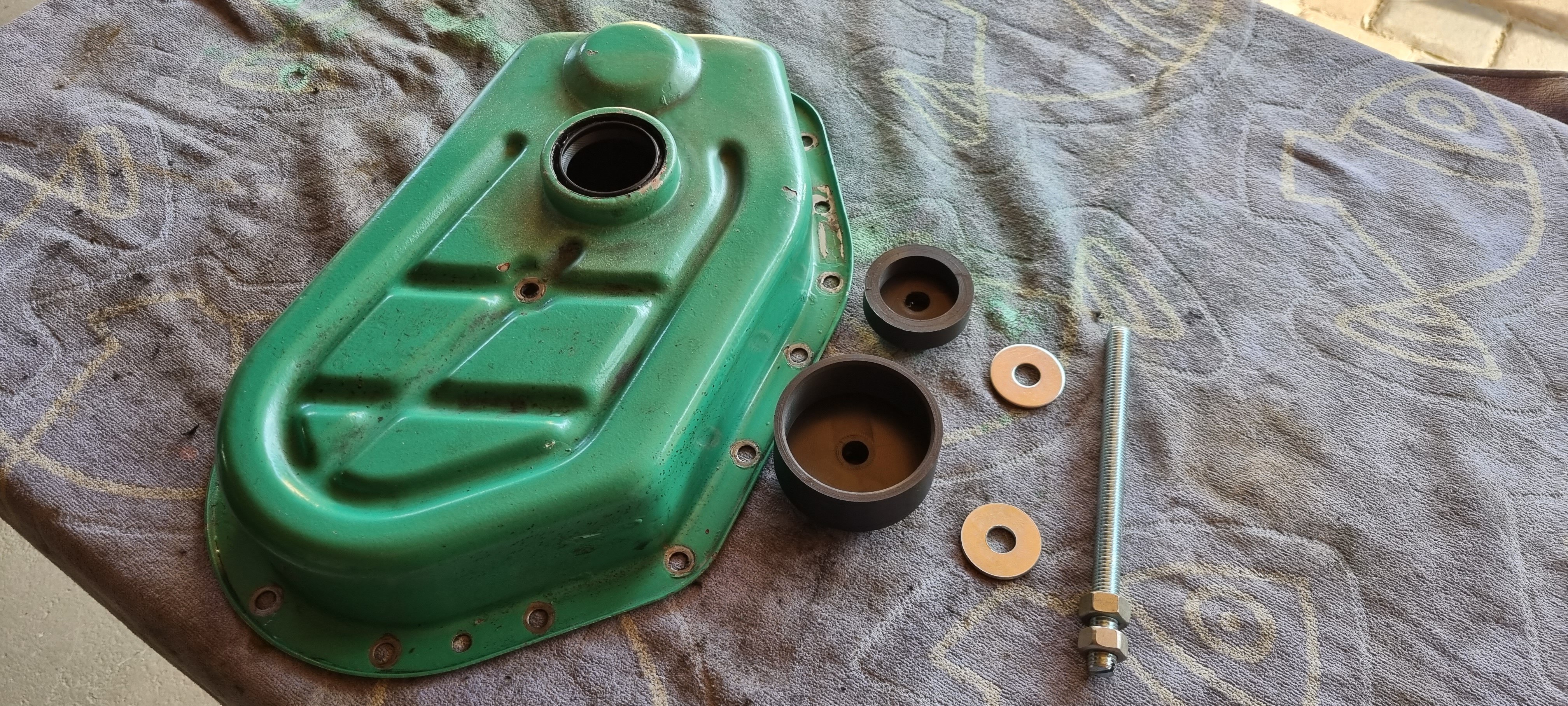

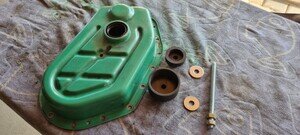

Beim letzten Wechsel des Wellendichtring der Kurbelwelle vorne habe ich mir als Hilfsmittel ein Werkzeug zum Ausdrücken des Wellendichtring aus dem Steuergehäusedeckel aus dem 3D-Drucker hergestellt.



Das kleinere Teil ist im Durchmesser passend, damit es noch durch den Bund des Deckels passt, aber noch die größte Fläche des Dichtringes trifft.

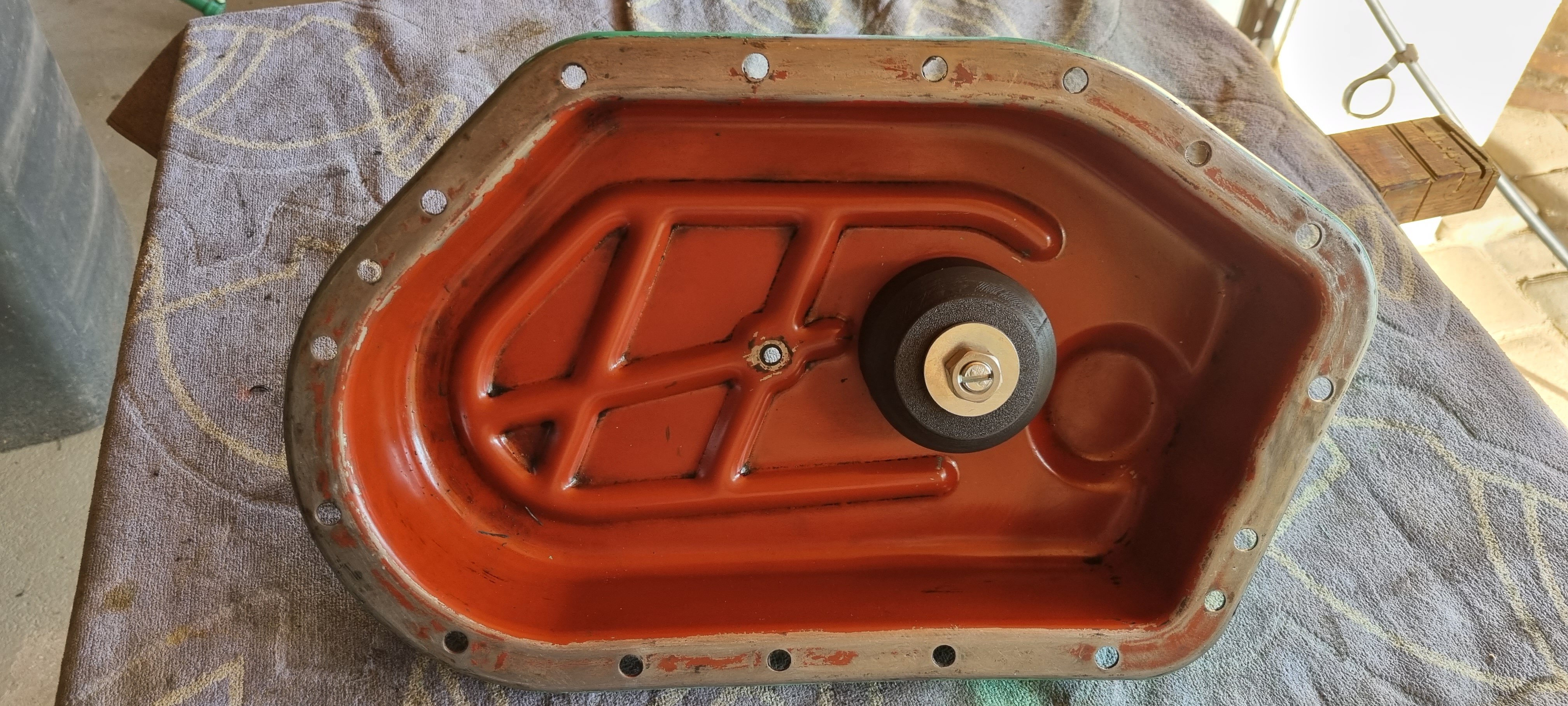

Der größere Teil wird auf der Innenseite angestzt und beide Teile mit eine Gewindestange verbunden.

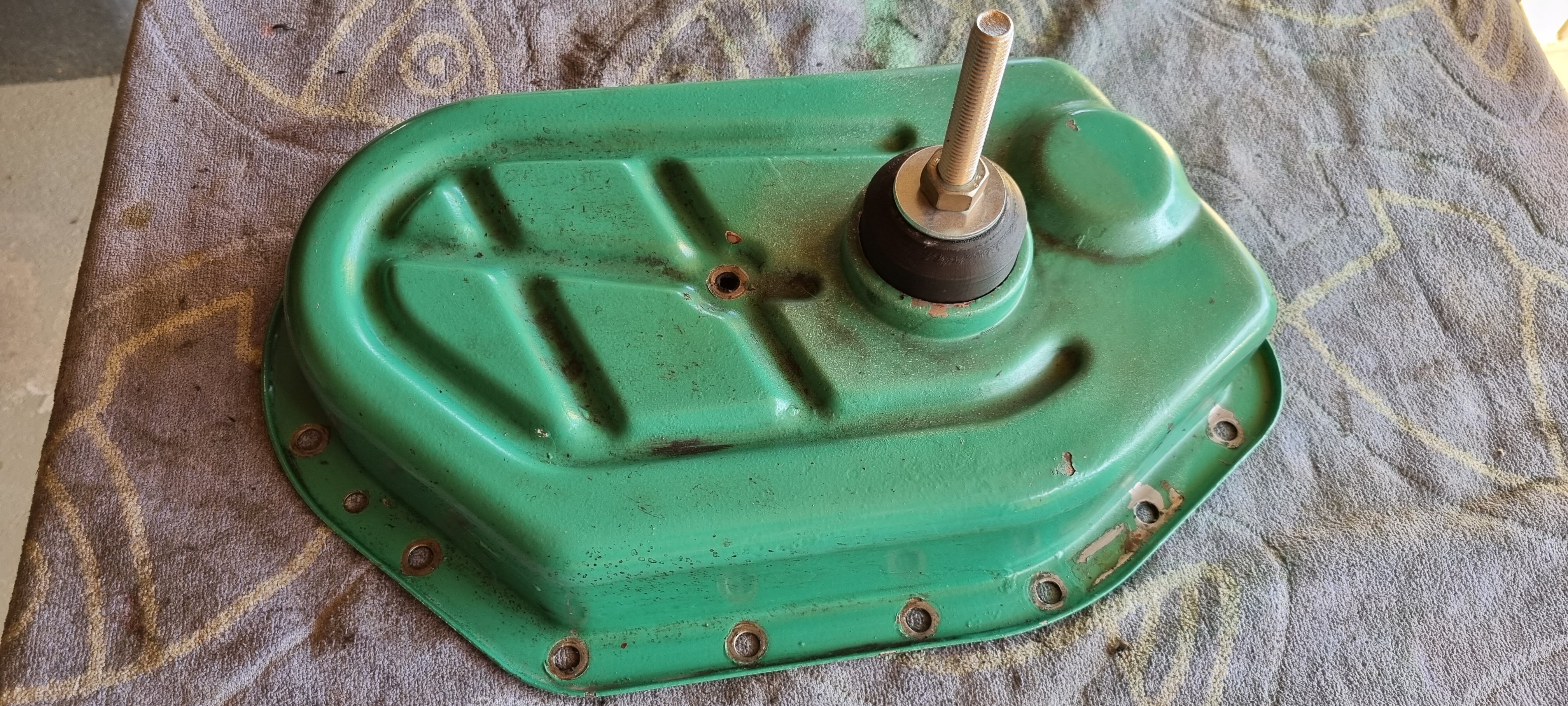

Durch zusammenziehen der beiden Teile wird der Dichtring nach innen in den größeren Teil gezogen.



Das Werkzeug funktioniert bei den Simmeringen bei Vollmetall- und Gummiummantelungen.

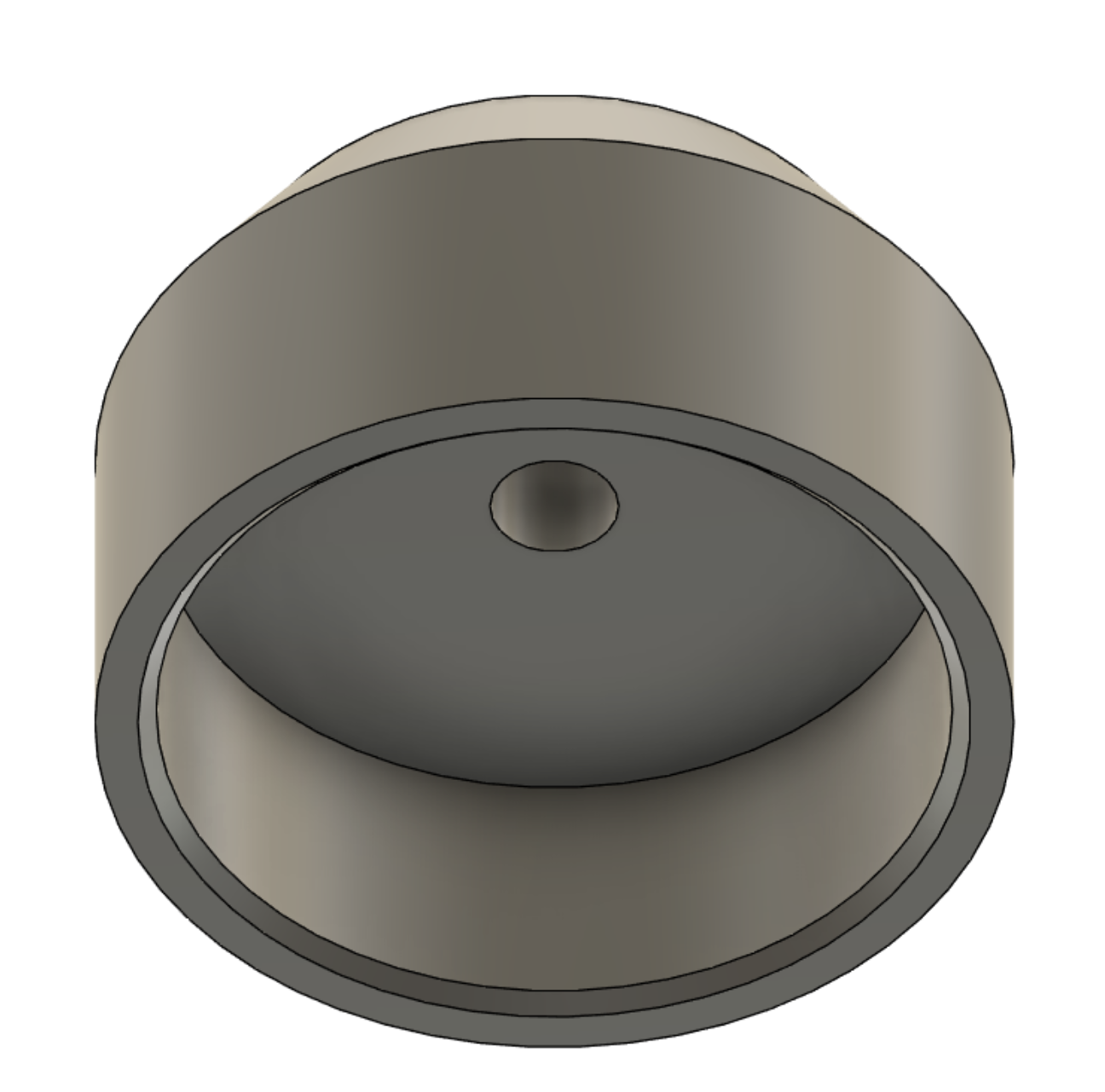

Hier geht zu der Zeichnung des Werkzeug: Wedi-Werkzeug
