Hubzylinder abdichten
Hubzylinder abdichten
Nach etwas über 30 Jahren war es fällig den Hubzylinder neu abzudichten. Die Staubdichtung war schon länger etwas porös und seit letztem Jahr hat sich auch etwas Öl am Zylinder herausgedrückt. Nach einer solchen langen Zeit sind die Dichtungen nun etwas hart geworden und verlieren an der Dichtwirkung.

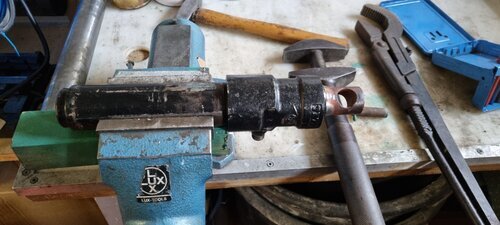

Das Demontieren des Zylinders aus der Halterung ist kein Hexenwerk und muss sicher nicht näher beschrieben werden. Den Zylinder erst einmal ausgebaut erfolgt in der Reparatur zunächst sie schwierigste Aufgabe. Das Auseinanderschrauben. Also den Zylinder "kopfüber" in den Schraub am Zweiflach eingespannt mit der größten zu Verfügung stehenden Rohrzange angepackt. Mit einigen Kraftanstrengungen gibt die Hülse dann auch irgendwann mal nach und löst sich.
Wenn diese abgenommen ist, kann man anschließend ohne Weiteres den Kolben ziehen. Somit hat man den Zylinder schon in alle Teile zerlegt. Mehr ist das nicht. Darauf habe ich den oberen Teil im Schraubstock eingespannt und mit einem kleineren Schlitzschraubendreher die Dichtungen herausgenommen. Natürlich alles mit Bremsenreiniger gereinigt und die Flächen sauber gekratzt. Die Nuten kontrolliert, damit kein Schmutz drinnen verbleibt, der später Undichtigkeiten verursachen kann.
Als erstes habe ich die Dichtlippe vorsichtig eingesetzt. Das funktioniert recht gut und kann ohne Werkzeug gemacht. Hat auch den Vorteil, dass man die Dichtflächen mit beschädigt. Der Oring zur Abdichtung zur Hülse lässt sich noch einfacher in die Nut einsetzen. Als letztes habe ich die Staubdichtung mit einer passenden Nuss und einem Kunststoffhammer eingeschlagen.
Die Stabdichtung und die Dichtlippe habe ich mit etwas Öl benetzt, damit beim Einführen des Kolbens alles gut flutscht. Vor dem Aufschrauben der Hülse darf man das Reinigen der Dichtfläche nicht vergessen. Der Oring dichtet radial auf der Außenfläche der Hülse. Diese Fläche habe ich vor dem Einschrauben noch mit etwas Silikonfett benetzt, damit auch hier beim Montieren keine Beschädigungen entstehen. Am Ende wieder den Zylinder "kopfüber" in den Schraubstock eingespannt und die Hülse fest, aber nicht mit Gewalt, festgezogen. Fertig.
